Φ3m ×10m 垃圾滚筒筛设计与应用
发布时间:2019/7/30 13:32:17 浏览:

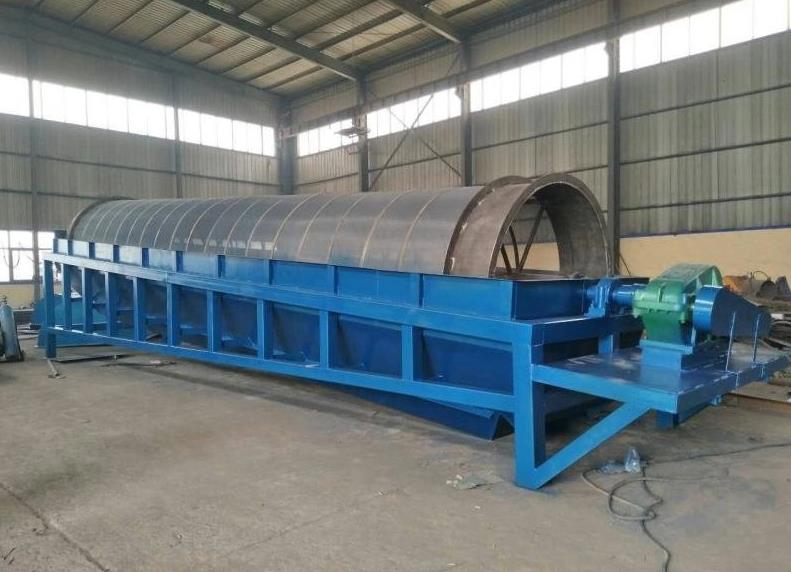

滚筒筛' target='_blank'>滚筒筛筒体的安装倾角直接影响垃圾在筒体内完成一个循环运动时沿轴向前进的距离,从而影响垃圾在滚筒筛内的停留时间、滚筒筛的产能、筛分效率等。在筒体长度和转速一定的情况下,倾角的增加使物料前进方向的倾斜度增加,从而增大了料床沿前进方向的重量分力,使轴向的抛落分速度或滑落分速度加大,从而使整体的平均截面速度加快,缩短了物料的停留时间,提高了物料的通过量。但如果安装倾角过大,垃圾在筒体内的运动循环次数减少,降低了筛分效率。倾角较小时,需要提高筒体转速以保证处理能力,垃圾在筒体内的循环翻滚次数增多,有利于垃圾的筛分。根据国内外已有的资料,滚筒筛筒体的安装倾角在5°~15°较为适宜。本滚筒筛的安装倾角确定为7°。滚筒筛的驱动功率与筛筒体的重量、筛分物料的特性、填充率等因素有关。取电机功率为37kW滚筒筛的主要结构和技术参数通过计算和相关考证,确定了本项目垃圾滚筒筛的主要结构和技术参数如下:规格Φ3m(有效直径) × 10 m(有效长度);处理量:40~45t/h;筛选粒度:60mm;筛筒倾斜度:7°;筛筒转速:4~20r/min(调速);传动电机功率:37kW。滚筒筛设备结构特点滚筒筛主要由筒体、传动装置、壳体及筛下料斗、筛上料斗、支架共五大部分组成。其整体与地面成倾斜状态,通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。滚筒筛具有运转缓慢均匀、冲击振动筒体部分结构特点筒体部分由进料筒、框架、筛板、破袋刀、扬料板、出料筒等组成,料筒内部设计可更换式衬筒,衬筒和外筒螺栓相联接,衬筒受腐蚀或磨损破坏后可方便更换。衬筒内带有螺旋导流片,在滚筒筛旋转中将垃圾袋引到进入筒体内部。这种设计防止垃圾可能在筒壁上打滑而堆积在进料口,又可防止垃圾可能过速进入筒体,降低在筒体内的停留时间,从而影响分离效率。

Φ3m ×10m 垃圾滚筒筛设计与应用
